ABC Automatycznego Systemu Nawadniania Podziemnego

A) Woda

Określenie parametrów wody

Najpierw należy określić parametry wody w kranie, z którego będzie pobierana do podlewania ogrodu:

1. Masa wody – ilość wody dostarczana w ciągu określonego czasu.
2. Ciśnienie wody

Masa wody

Do zmierzenia masy wody potrzebne będzie wiadro o znanej objętości oraz zegarek z sekundnikiem. Należy napełnić wiadro wodą przy całkowitym otwarciu kranu, a następnie podzielić ilość litrów wlanych do wiadra przez czas napełniania w sekundach. Otrzymana wartość to masa wody wyrażona w litrach na sekundę (l/sek). Przykład obliczenia: Jeśli napełnienie wiadra o pojemności 9 litrów zajmuje 14 sekund, masa wody wynosi: 9 l14 s=0,64 l/sek\frac{9 \text{ l}}{14 \text{ s}} = 0,64 \text{ l/sek}14 s9 l​=0,64 l/sek co odpowiada 38,6 l/min (0,64 l/sek x 60 sek w 1 min), czyli 2,314 m³/h (0,64 l/sek x 3600 sek w 1 godz).

dokładny przykład:

osłużmy się przykładem: jeżeli aby napełnić wiadro 9 L wody potrzeba 14 sekund to oznacza to masę wody:

9 / 14= 0,64 l/sek.

czyli 38,6 l/min. (0,64 l/sek. x 60 sek. w ciągu 1 minuty), które odpowiadają 2.314 l/h (0,64 l./sek. x 3.600 sek. w ciągu 1 godziny) czyli 2,314 m3/h.). Dla pewności można pomnożyć wyliczoną masę wody przez 0,75 i otrzymamy masę użytkową do naszej dyspozycji. W naszym przykładzie wynosić ona będzie 38,6 l./min. x 0,75 = 29 l./min. W dalszej części instrukcji podamy masy wody dla poszczególnych irygatorów, wyrażone w litrach na minutę (l/min).

Ciśnienie

Do zmierzenia ciśnienia potrzebny będzie ciśnieniomierz wodny, który można pożyczyć od hydraulika. Należy go nakręcić na nagwintowaną końcówkę kranu i otworzyć kran na pełen przepust. Ciśnieniomierz pokaże ciśnienie, które może być wyrażone w atmosferach (Atm), kg/cm² lub barach. Zalecane ciśnienie powinno wynosić pomiędzy 1 a 5 Atm. Dla dokładniejszych wyników ciśnienie statyczne można pomnożyć przez 0,75, co da ciśnienie użytkowe. Pomiarów masy i ciśnienia należy dokonać o różnych porach dnia oraz wieczorem lub w nocy.

B) Ogród

Plan ogrodu

Zaleca się wykonanie planu ogrodu w skali na papierze milimetrowym, uwzględniając dom, ścieżki, drzewa, krzewy oraz miejsce ujęcia wody. Na planie należy zaznaczyć skalę, masę użytkową i ciśnienie użytkowe.

C) Projekt instalacji nawadniającej

Projektowanie instalacji rozpoczyna się od wykonania kolejnych instrukcji krok po kroku:

C.1 Zraszacze

Istnieją różne rodzaje zraszaczy:

• Statyczne zraszacze chowające się o stałym kącie nawadniania (360°, 270°, 180°, 90°) oraz o regulowanym kącie (0°-360°)
• Zraszacze do wąskich powierzchni prostokątnych

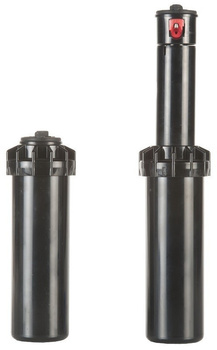

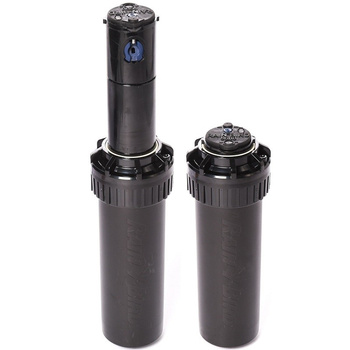

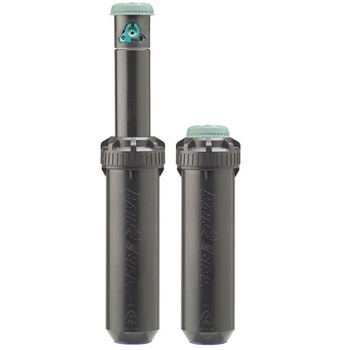

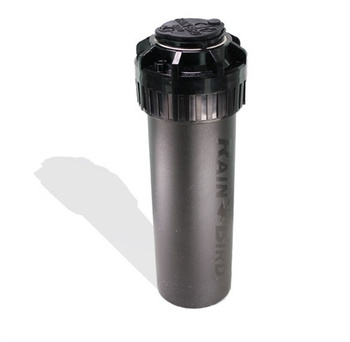

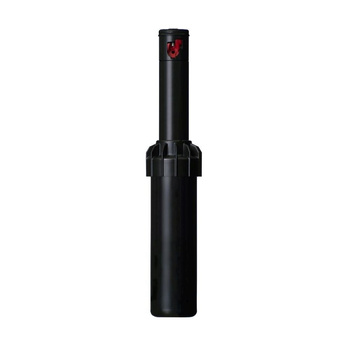

• Zraszacze turbinowe z regulowaną masą wody, zasięgiem i kątem nawadniania

C.2 Wybór i rozmieszczenie zraszaczy

Na rzucie terenu należy nanieść pozycje zraszaczy, uwzględniając ich dane charakterystyczne i dystanse. Dla trawników o krótszym boku co najmniej 6-7 m zaleca się zraszacze turbinowe, a dla powierzchni wąskich zraszacze statyczne. Ilość zraszaczy oraz ich rozmieszczenie powinny być odpowiednio dobrane do ciśnienia i masy wody.

C.3 Podział na podstrefy

Obliczenie całkowitej masy wody niezbędnej do podlewania ogrodu i porównanie jej z dostępną masą wody wyliczoną na podstawie pomiarów. Zraszacze turbinowe nie mogą być połączone ze statycznymi i muszą być zamontowane na osobnych obwodach. Każda strefa powinna być oddzielnie zasilana wodą.

D) Wykonanie instalacji

Montaż rur i złącz

Rozpocznij od montażu rur polietylenowych, które łączymy za pomocą szybkozłączek. Następnie, zgodnie z projektem, montujemy zraszacze oraz zawory odwadniające. Rury układamy w wykopanych rowach o głębokości 30-35 cm, uważając, aby nie uszkodzić trawnika.

Instalacja zraszaczy

Zraszacze montujemy na końcach rur przy pomocy złączek klamrowych. Po wywierceniu otworu w rurze, nakładamy nypel oraz przedłużenie teleskopowe, na które nakręcamy zraszacz. Dostosowujemy wysokość przedłużenia, aby zraszacz znajdował się na poziomie powierzchni terenu.

Montaż centralki sterowniczej

Centralka powinna być zamontowana w miejscu nie nasłonecznionym i przewiewnym, np. w pomieszczeniu gospodarczym, kotłowni lub garażu. Podłączenia elektryczne oraz programowanie centralki wykonujemy zgodnie z instrukcją.

Montaż czujnika opadu deszczu

Czujnik opadu deszczu montujemy na wolnym powietrzu, poza zasięgiem zraszaczy. Czujnik wyłącza system nawadniania przy poziomie 4 mm opadu deszczu.

Próba instalacji

Przy wymontowanych zaworach spustowych wypuszczamy wodę z rur, aby wypłukać ewentualne zanieczyszczenia. Następnie montujemy zawory spustowe i przeprowadzamy próbę działania instalacji, regulując zasięg i kąt nawadniania zraszaczy.

Regulacja przepływu wody i kąta zraszania

Zasięg nawadniania zraszaczy można regulować za pomocą śruby znajdującej się w środku głowicy. Kąt nawadniania zraszaczy regulowanych można dostosować specjalnym kluczem.

Zasypywanie rowów

Po sprawdzeniu prawidłowego działania systemu można przystąpić do zakopywania rowów, starając się ułożyć trawę tak, aby wyglądała na nietkniętą.

Dodatkowe informacje

Wartości masy i ciśnienia wody mogą się różnić od rzeczywistych, dlatego należy je skorygować, mnożąc przez 0,75. W przypadku pomp odśrodkowych konieczna jest znajomość danych charakterystycznych pompy oraz różnicy poziomów między studnią a ogrodem. Straty ciśnienia należy uwzględnić przy projektowaniu systemu, stosując rury o odpowiednich średnicach.

Podsumowanie

Wykonanie instalacji nawadniającej wkopanej w ziemię zgodnie z powyższymi instrukcjami zapewni doskonałe nawodnienie ogrodu bez konieczności poświęcania na to dodatkowego czasu. System automatycznego nawadniania jest nie tylko wygodny, ale także ekologiczny, pozwalając na oszczędne gospodarowanie wodą.
